很多工礦行業,比如火力發電廠、煤炭選煤廠、鋼鐵廠及港口碼頭等,安裝使用的廣播呼叫系統均采用2種系統結構:(1)有主機、星形連接系統結構,以下簡稱有主機結構;
(2)無主機、總線連接系統結構,以下簡稱無主機結構。
一、有主機結構優缺點:
廣播呼叫系統設置1臺主機作為通訊控制中心,用戶話站、防爆電話機、防爆話站等通訊終端,通過電纜單獨接入主機. 有主機系統設備連接采用星形連接系統結構如圖所示。

1.1 有主機結構的優點:
(1)系統中各通訊終端均通過電纜獨立接入主機,所以通訊終端與主機連接可靠,同時系統中任何通訊終端出現連接故障,不會影響其它終端正常工作、也不會影響系統正常工作.
(2)由于通訊終端與主機之間采用星形連接,故不存在阻抗匹配問題,對終端擴音輸出功率沒有影響;
(3)線路檢查便利快捷、可維護性好;系統工作的穩定性和可靠性高;
1.2 有主機結構的缺點:
系統初裝時、安裝工作量較大,使用的通訊電纜較多。
二、無主機結構優缺點:

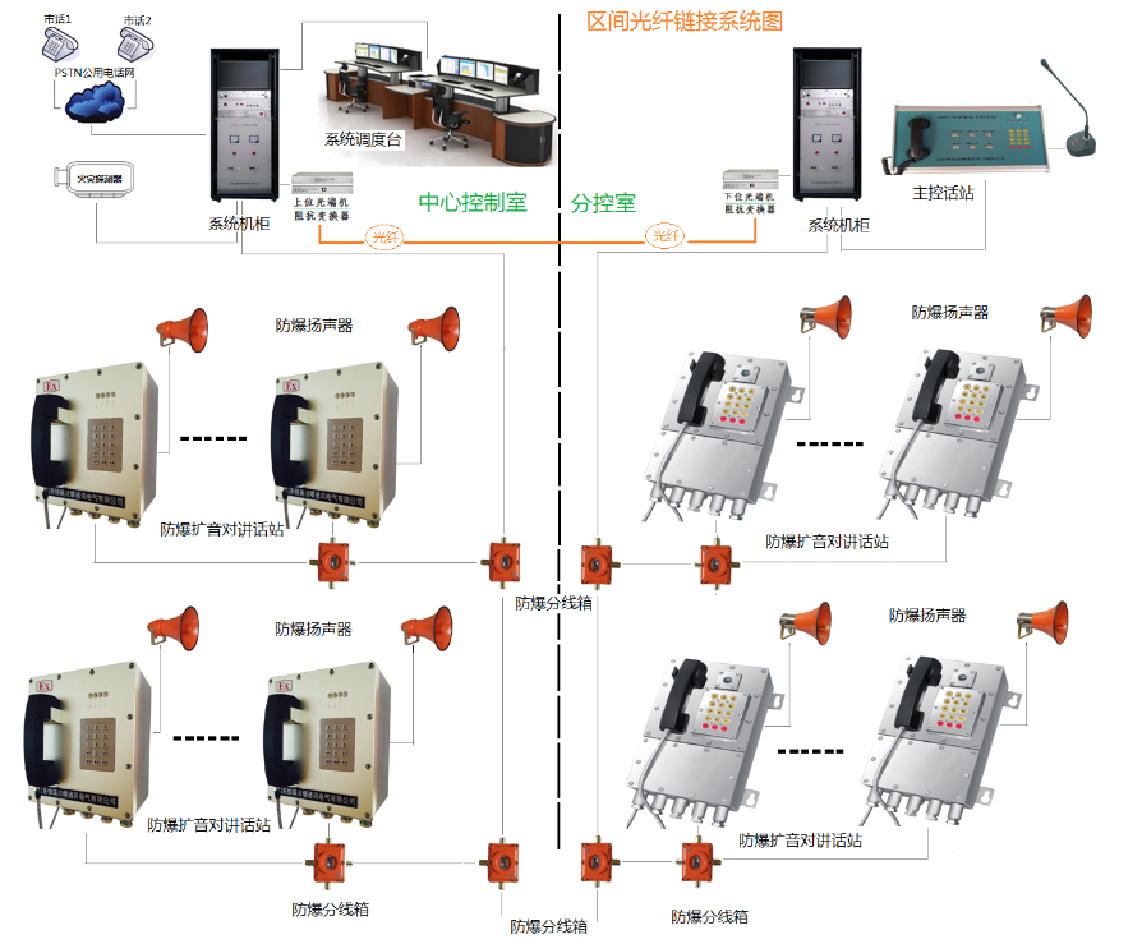

廣播呼叫系統沒有主機(程控調度交換機),有系統智能控制器、用戶話站、防爆擴音話站等通訊終端,通過總線電纜串行連接后即可組成通訊系統。無主機系統設備連接采用總線連接;系統結構如圖所示。

2.1 無主機結構的優點:系統初裝時,安裝工作量較小;由于采用總線電纜串行連接方式,所 以使用的通
訊電纜較少。
2.2 無主機結構的缺點:
(1)由于采用總線式連接方式,因此系統中各通訊終端必須與總線電纜可 靠連接,否則會影響系統正常工作,甚至造成整個系統癱瘓;
(2)由于通訊終端采用總線連接方式,系統的阻抗將會隨著通訊終端接入 的數量而發生變化,從而導致語音信號傳輸衰減增大、話站擴音難以做到滿功率輸出。
(3)系統工作的穩定性和可靠性較差,且線路檢查困難和可維護性較
2.3 無主機結構缺點的克服方法:我公司生產的SKHJ-3X系列數字抗噪聲防爆擴音呼叫系統(無主機),具有話站與總線電纜連接檢測功能,話站具有良好的AGC功能。系統本身具有的功能,就可以完全克服和彌補上述的缺點和不足。
(1)利用總線電纜測試功能,可以檢測系統中各話站與總線電纜的連接情況,并將測試結果顯示在智能接口上,為用戶維護和檢修提供準確的信息。
(2)利用總線電纜測試功能,可定期對話站工作狀態進行檢測,同時對系統中各話站進行同步和復位操作。
(3)話站的AGC功能可以寬范圍調整語音輸入信號,使話站獲得良好的通話效果和擴音效果。
三、有主機/無主機結構的實際應用:
鑒于有主機系統結構和無主機系統結構各自的優缺點,應根據話站數量、 功能要求、話務量等幾個方面因素來選擇系統結構。
3.1 選擇有主機結構的原則
當系統容量(話站數量)大于40門、話務量大、功能要求高時,建議采用有主機、星形連接系統結構。
3.2 選擇無主機結構的原則
當系統容量(話站數量)小于40門、話務量小、功能要求低時,建議采用無主機、總線連接系統結構。
