一、產品概述
本產品嚴格執行《GB3836.1-2010 爆炸性環境 第1部分：設備 通用要求》、《GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》、《GB3836.4-2010 爆炸性環境 第4部分：由本質安全型“i” 保護的設備》、《MT209-1990 煤礦通信、檢測、控制用電工電子產品通用技術要求》等所規定的標準。

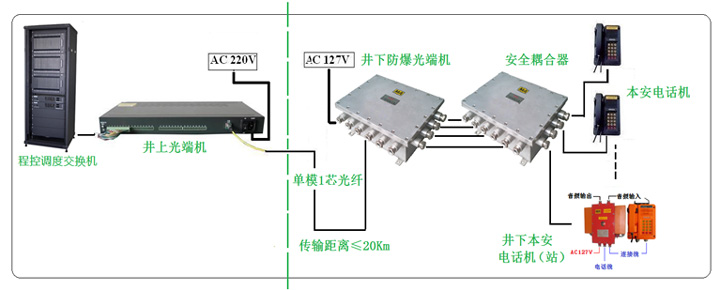

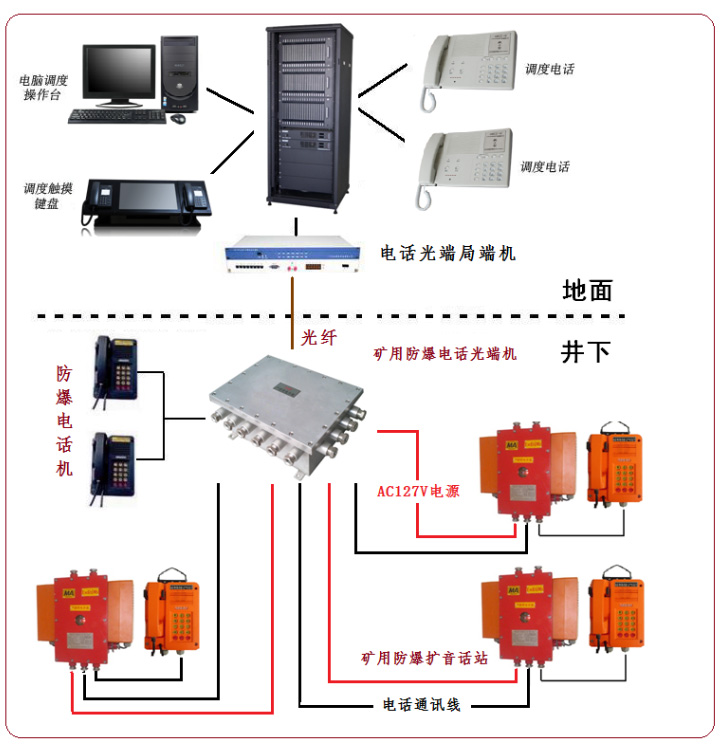

本產品可與KTA110型安全耦合器配套，或與參數相符的礦用交換機或調度總機配套，組成煤礦井下廣播擴音通信系統。
本產品具有與IP交換機語音網關輸出相連的接口，可進行遠距離的音頻傳輸，從而可組成覆蓋全礦井的IP交換廣播擴音通信系統。
本產品也具有音頻輸入輸出口，可進行臺臺級聯，組成局域式廣播擴音通信系統。
KTK127礦用隔爆兼本安型廣播擴音電話不僅可用于煤礦井下，也可廣泛用于其它高噪聲、高溫、高濕、重污染的惡劣工作環境。
主體采用不銹鋼材料制造，防水、防腐蝕、且外觀美觀，防護等級達IP54；輸出具有數字降噪功能、具有功能指示燈、鍵盤為全密封帶夜光輕觸按鍵、鈴流呼叫聲光顯示、送話器采用特殊的斜角設計，有效抑制回饋嘯叫，具備本站揚聲器靜音功能
二、產品特點
1、KTK127礦用廣播擴音通信終端是與交換機或調度機配套使用的擴音裝置，彌補自動電話機無擴音功能的不足，該終端具有極佳的高保真擴音性能，特別適用于高噪聲場所如煤礦井下皮帶沿線，煤場、碼頭、發電廠等，作為調度擴音通信及報警通信終端使用。
2、KTK127礦用廣播擴音通信終端具有功放輸出端子，可外接揚聲器，
3、KTK127礦用廣播擴音通信終端擴音功為10W*2。
4、KTK127礦用廣播擴音通信終端使用條件：
溫    度： -25—+40℃
相對濕度： 不大于95%（+25℃）
大氣壓力：86—106kPa
環境噪聲：不大于110dB
三、產品的使用
KTK127型礦用隔爆兼本安型廣播擴音功放有五個接線嘴，下面有三個接線嘴：一個是127V電源進線，另兩個分別是電話用戶線進線和連接電話機，（如果功放獨立工作，則不接電話機）上面有二個接線嘴：1個接線嘴是音頻信號輸入、另一個接線嘴是音頻信號輸出。
安裝擴音裝置前，先檢查各主要性能是否正常。電源線接上127V交流，按照接線板對應的接線要求接線。
1、話機手柄不摘，主叫振鈴三聲后，被叫擴音自動打開，開始擴音。(出廠時設置為一次振鈴打開擴音)
2、對方掛機，喇叭輸出忙音四聲后，擴音自動關閉。
3、擴音功率調整：由對方用戶撥號呼叫本擴音裝置，振鈴或擴音擴播時，根據現場需要，調節音量電位器( 在線接線端子板上，50K線性精密電位器 )，可調整功放輸出功率。順時針方向旋轉，輸出功率增大；逆時針方向旋轉，輸出功率減小。功率5W～10W可調（出廠調在5W）。
4 、擴音裝置本身無任何操作，工作過程為：交換機或調度機向該裝置發送振鈴信號，擴音裝置接收該振鈴信號，并記錄振鈴次數，當振鈴次數達到設定次數后，擴音裝置自動打開擴音電路，呼叫用戶聽到“叮咚”提示音，提示此時裝置處于擴音狀態，同時擴音指示燈亮。若在擴音時主叫掛機，擴音裝置得忙音，并通過對忙音信號的檢測來關斷擴音電路，使擴音裝置恢復等待狀態。

主要技術參數和性能
1 、 配接調度機或交換機的適應性
a. 用戶線直流開路電壓：  40—60V
b. 用戶線直流饋電電流：  23—28mA
c. 鈴流電壓： 75±15V   25Hz±3Hz
d. 忙音信號
頻  率：   450Hz±20Hz
斷續比：   (0.3—0.4)s：(0.3—0.4)s
電  平：   -8 — -12dB
2  供電方式
交流：127V±10%。
3  降噪性能  在120分貝噪聲環境下，通話清晰度100%。

認證
防爆型式：礦用隔爆兼本質安全型
防爆標志：Exd[ib]IMb
安標證編號：MHA130009
防爆證編號：CCCMT12.0580
生產許可證編號：XK06-014-01016

機械指標
材質：不銹鋼Q235A
喇叭音箱：抗靜電PC
防護等級：IP54
結構方式：掛式
重量：22Kg
出線空數量：5

電氣指標
額定電壓：AC 127V,50Hz
工作電流：≤500mA
備用蓄電池參數    型號：鎳鎘蓄電池  AJ-19.2V/2000mAH
規格：2Ah 19.2V（16節串聯）
充電電壓：19～26V
充電電流：90～170mA

電聲指標
信號聲強：音頻輸入1000Hz，250mV時，≥95dB（A計權），喇叭失真度≤10%
頻響：頻率在350Hz～3400Hz內，≤±6dB（測試條件：輸入1000Hz，250mV）
音頻輸出口信號：在音頻輸入1000Hz 250mv時，輸出信號≥300mV；失真度≤10%

本安參數指標
（1） AB線輸入本安參數：
最高輸入直流電壓：≤60V
最大輸入直流電流：≤34mA
最高輸入鈴流電壓：≤60V，頻率為（25±3）Hz
最大輸入鈴流電流：≤38mA

（2）電話機輸出口本安參數：
最高輸出直流電壓：≤60V
最大輸出直流電流：≤34mA
