一、概述
HR600系統智能控制器是“無主機（總線式）數字抗噪聲擴音通訊系統中”的多功能接口。配置外線市話（中繼）接口和火災報警聯動接口。具備總線電纜測試、中繼聯網和自動／手動火災報警功能，可將火災報警語音在系統話站上實施全擴報警。

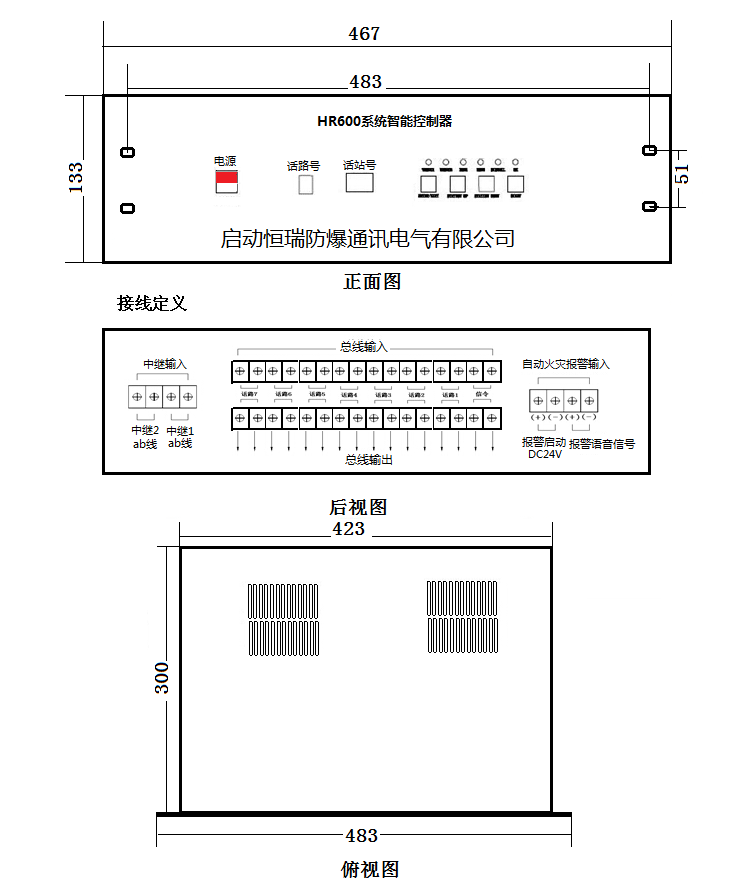

HR600系統智能控制器放置在調度室系統機柜中，供調度人員操作使用。對于通訊功能要求簡單的系統，可以不使用HR600系統智能控制器。
HR600系統智能控制器、調度主控話站以及若干個用戶話站、總線接線盒及總線電纜可組成“無主機（總線式）數字抗噪聲擴音通信系統”。 系統采用8對（16芯）電纜作為總線電纜。總線電纜其中“1對”用于信令傳輸，“7對”用于話音傳輸。

二、主要特點
2.1 HR600系統智能控制器具有與程控交換機或調度機聯網功能，可實現系統內部話站與外界的通訊聯絡。
2.2 HR600系統智能控制器具有總線電纜測試功能及測試結果顯示功能，能為排除總線電纜連接故障提供定位信息，可為排除話站故障提供及時、準確的參考信息。
2.3 自動火災報警功能：當HR600系統智能控制器檢測到“火災報警觸發信號”后，CPU自動將外接的火災報警語音在全部話站上擴播輸出。當HR600系統智能控制器檢測到“火災報警解除信號”后，CPU自動關閉火災報警語音。
2.4 手動火災報警功能：當HR600系統智能控制器接收到系統內任意話站撥出的“火災報警觸發信號”，CPU將內置的報警語音在全部話站上擴播輸出。當HR600系統智能控制器接收到系統內任意話站撥出的“火災報警解除信號”，CPU將關閉內置的報警語音。
2.5 系統復位：當由于干擾或其它因素導致系統不能正常工作時，可利用總線電纜測試功能，實現系統中各話站自動復位，使系統重新進入正常工作狀態。
2.6 HR600系統智能控制器使用環境條件：
a) 溫    度： -15 ～ +40℃；
b) 相對濕度：不大于95%（+25℃）；
c) 大氣壓力：86 ～ 106kPa；
d) 環境噪聲：不大于95dB(A)；
e) 無顯著振動和沖擊的場合；

三、技術參數
3.1  與總線電纜連接
a) 信令傳輸端口：1個
b) 語音傳輸端口：7個
c)  內部固化語音輸出幅度：不小于1V（有效值）
c) 信令傳輸方式：FSK信號,高電平1300±200Hz、低電平2100±200Hz
d) 信令傳輸速率：600bps
e) 信令傳輸距離：10km（線徑截面不小于1.5mm2）
f) 信令信號輸出峰峰值(Vp-p)：（1-12）V
3.2  與交換機或調度機連接
a) 外線接入端口：2個
b) 外線鈴流及信號音適應性：
鈴 流： 頻率 25±3Hz 、  電平≤60V
信 號 音：450±20Hz
斷 續 比：鈴流1∶4或1∶1；忙音0.35∶0.35
3.3  自動火災報警連接
a) 開關量輸入端口：1個
b) 外接音頻輸入端口：1個
c) 開關量輸入電平：DC24V
3.4  電源：AC220V供電，功耗≤15W，保險管為1A
